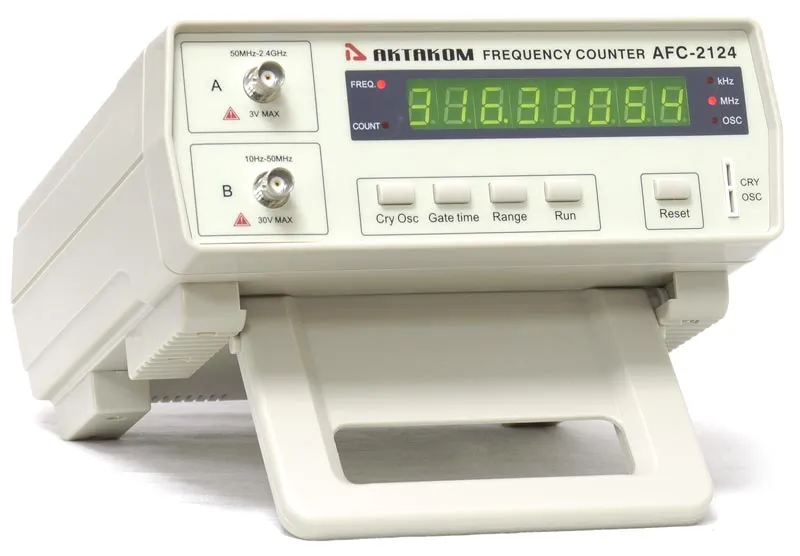

Частотомер AFC-2124 предназначен для измерения частоты входного сигнала в широком диапазоне от 10 Гц до 2,4 ГГц, подсчета количества импульсов (до 99 999 999) и измерения частоты кварцевых осцилляторов в диапазоне от 3,5 МГц до 16 МГц. Прибор имеет простое управление, небольшой вес и компактные размеры. AFC-2124 - это идеальный выбор для радиолюбителей, образовательных учреждений и организаций с небольшим бюджетом.
Технические характеристики- 3 изолированных входа
- CHA - высокочастотный вход для измерения частоты от 50 МГц до 2,4 ГГц;
- CHB - вход для низкочастотных измерений от 10 Гц до 50 МГц;
- вход для измерения частоты кварцевых осцилляторов
- Интервалы времени счета: 0,1 с / 1 с / 5 с / 10 с
- Входной импеданс: CHA - 50 Ом, CHB - 1 МОм || 35 пФ
- Максимальный уровень входного сигнала: CHA - 3 В, CHB - 30 В
- Стабильность частоты опорного генератора:
- краткосрочная ±0,003 ppm/сек
- долгосрочная ±20 ppm/месяц
- Температурная стабильность (10°С...40°С) ±10 ppm/°С
- Дисплей LED, 8 разрядов
- Питание 220 В±10%, 50 Гц
- Максимальная потребляемая мощность 5 Вт
- Вес около 1,5 кг.
- Габаритные размеры - 270 х 215 х 100 мм.
| 1 | Измерение частоты сигнала | CHA | 1000 МГц...2400 МГц | 1 кГц | 100 Гц | 100 Гц | 100 Гц | 25 мВскз/200 мВскз | погрешность опорного генератора х частота ± 1 е.м.р. |
| 100 МГц...1000 МГц | 1 кГц | 100 Гц | 10 Гц | 10 Гц | |||||
| 50 МГц...100 МГц | 1 кГц | 100 Гц | 10 Гц | 10 Гц | |||||
| 2 | CHB | 4 МГц...50 МГц | 100 Гц | 10 Гц | 1 Гц | 1 Гц | 25 мВскз/80 мВскз | ||
| 3 | 10 Гц...4 МГц | 10 Гц | 1 Гц | 0,1 Гц | 0,1 Гц | 10 мВскз/30 мВскз | |||
| 4 | Подсчет числа импульсов | CHB | до 99 999 999 в диапазоне 10 Гц...4 МГц | - | - | - | - | - | ± 1 е.м.р. |
| 5 | Измерение частоты кварцевых осцилляторов | Cry Osc | 3,5 МГц...16 МГц | 10 Гц | 1 Гц | 1 Гц | 1 Гц | - | погрешность опорного генератора х частота ± 1 е.м.р. |
Стандартная комплектация
- Прибор 1шт.
- Кабель BNC — зажимы типа "Крокодил" 1шт.
- Сетевой кабель 1шт.
- Руководство пользователя 1шт.
- Упаковочная тара 1шт.
|
|
| ||||||||||||
