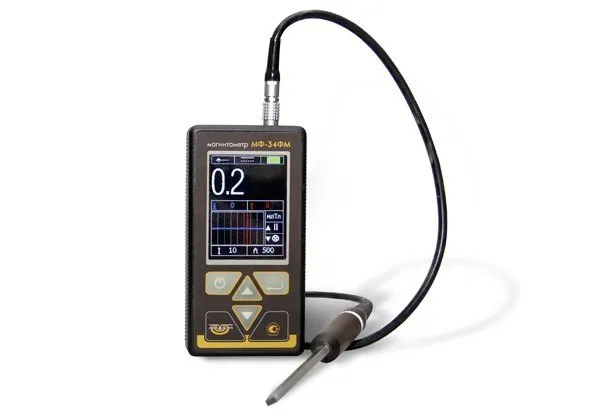

Универсальный магнитометр МФ-34ФМ МАГНОСКАН предназначен для измерения магнитного поля ферромагнитных изделий и является незаменимым средством контроля качества намагничевания /размагничивания изделий при проведении сварочных работ с использованием технологии электронной и электродуговой сварки, а также деталей при проведении магнитного неразрушающего контроля. Кроме того, может применяться при контроле методом "магнитной памяти" для выявления участков спонтанной намагниченности.
Прибор имеет функции измерения:
- Напряженности (индукции) постоянного магнитного поля;
- Пикового значения напряженности (индукции) переменного магнитного поля;
- Среднеквадратичного значения напряженности (индукции) переменного магнитного поля;
- Пикового значения напряженности (индукции) однократного импульса магнитного поля;
- Градиента напряженности (индукции) постоянного магнитного поля.
Магнитометр МАГНОСКАН может использоваться для оценки остаточной намагниченности и выявления локальных магнитных полюсов, для контроля намагничивания при использовании постоянного, переменного, выпрямленного электрического тока промышленной частоты, измерения амплитуды однократных намагничивающих импульсов поля. Прибор позволяет проводить измерения напряженности поля в единицах А/см и А/м или индукции в ед. мТл и мкТл, градиента напряженности в единицах А/см2.
Особенности:
- Широкая номенклатура используемых преобразоватлей: магниторезистивный, дачтик Холла, феррозондовый
- Широкий диапазон измеряемых постоянных, переменных и импульсных полей
- Графическое отображение измерений (осцилограмма)
- Эргономичный ударопрочный корпус из алюминия и ABS пластика
- Встоенный Li - Ion аккумулятор с зарядкой от USB
- Большой цветной ЖК дисплей 320 х 240
- Разъем подключения преобразователей LEMO 0B
Основные технические характеристики:
| Диапазон измерения для преобразователя П-1М/С, А/см (мТл) | ±8-4800 (1-600) |
| Диапазон измерения для преобразователя Г-2С, А/м (мкТл) | ±1-1600 (1-2000) |
| Диапазон измерения для преобразователя ФП-34, А/м (мкТл) | ±1-1600 (1-2000) |
| Дискретность измерения для преобразователя П-1М/С, А/см (мТл) | 1(1) |
| Дискретность измерения для преобразователя Г-2С, А/м (мкТл) | 1(1) |
| Единицы измерения | А/см, А/м, мТл, мкТл, Гаусс, А/см2 |
| Предел допускаемой абсолютной погрешности, Где Н – измеряемая величина | ± (0,03*Н+2) |
| Относительная погрешность для сильных полей в диапазоне 300-600 мТл, % | не более 10 |
| Диапазон частот переменного магнитного поля, Гц | 0,2-1000 |
| Базовое расстояние градиентометрического преобразователя, мм | 20 |
| Длительность однократного импульса магнитного поля, мС | 1- 2500 |
| Время непрерывной работы от аккумулятора, часов, не менее | 8 |
Базовый комплект поставки:
| Электронный блок МАГНОСКАН | 1шт |
| Сетевое зарядное устройство | 1шт |
| Кабель USB-miniUSB | 1шт |
| Преобразователь П-1М (датчик Холла) | 1 шт. |
| Преобразователь Г-2С (магниторезистивный) | 1 шт. |
| Преобразователь П-1С (датчик Холла для соленоидов) | по запросу |
| Преобразователь ФП-34 (феррозондовый) | по запросу |
| Паспорт (руководство по эксплуатации) | 1шт |
| Кейс (сумка) для транспортировки | 1шт |
| Калибровочное устройство №1 | 1шт |
| Калибровочное устройство №2 | 1шт |
| Свидетельство о поверке | 1шт. |
Сравнительная характеристика магнитометра МАГНОСКАН с ближайшими аналогами:
| Магнитометр | МФ-24ФМ | МФ-23ИМ | ИМП-6 | ИМАГ-400Ц | МФ-34ФМ МАГНОСКАН |
| Диапазон измерений сильных полей | нет | ±2-1000 мТл | ±1-25 мТл | ±1-95 мТл | ±1-600 мТл |
| Диапазон измерений слабых полей | ±(1 – 2000) мкТл | ±(500 – 2000) мкТл | ± (12-2000) мкТл | ± (100-2000) мкТл | ±(1-2000) |
| Основная погрешность | 5% | 5% | 3% | 3% | 3% |
| Компенсация внешних полей | Не требуется | Программное | Программное | Нет | Не требуется |
| Измерение градиента | Да | Нет | Нет | Нет | Да |
| Тип преобразователя | Феррозонд | Датчик Холла | Датчик Холла | Датчик Холла | Датчик Холла Магниторезистивный Феррозондовый* |
| Дисплей | Монохромный | Монохромный | Монохромный | Монохромный | ЖК Цветной 320х240 |
| Питание | Батарейки АА, 220В | Батарея "Корунд", 9В | Li-ion аккумулятор, сеть 220В | ||
| Измеряемые поля: |
| ||||
| -переменное | нет | да | нет | да | да |
| -импульсное | нет | да | нет | да | да |
| -постоянное | да | да | да | да | да |
| Габариты электронного блока ДхШхВ | 160х83х36 | 120х60х25 | 170х70х25 | 110х55х25 | 130х66х24 |
* по дополнительному заказу
Руководство по эксплуатации магнитометра скачать
