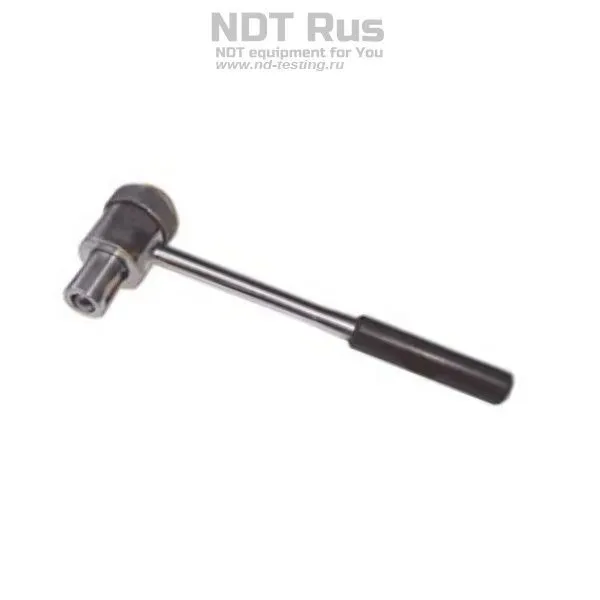

Молоток Кашкарова эталонный (склерометр)

Принцип действия

Прочность бетона на сжатие определяется отношением размеров отпечатков на эталоне и эталонном стержне при нанесении удара молотком Кашкарова перпендикулярно к испытываемой поверхности.

Подготовка и проведение испытаний бетона

• Испытания бетона проводят на участках, находящихся не менее 50 мм от края конструкций или арматуры, не имеющих внутренних полостей и раковин.
• На участке производят не менее пяти измерений при расстоянии между отпечатками на бетоне не менее 30 мм и на стержне не менее 10 мм.
• Удар наносится с силой, обеспечивающей получения отпечатка на эталонном стержне не менее 2,5 мм, под углом 90 градусов к поверхности бетона. При каждом последующем ударе стержень смещается на расстояние не менее 10 мм.
• Отпечатки на бетоне и эталонном стержне измеряют с помощью углового масштаба с ценой деления 0,1 мм. Для удобства измерений получаемых на бетоне отпечатков, удары по бетону можно наносить через тонкий лист белой и копировальной бумаги. На бетон сначала накладывается копировальная бумага, а на нее – белая бумага (см. во вкладке "Видео"). При ударе на бумаге остается чёрный отпечаток, размер которого измеряется с помощью углового масштаба.

Определение прочности бетона

Производят с помощью полученного среднего значения отношения отпечатков на испытываемом бетоне и эталонном стержне с помощью графика унифицированной зависимости для метода пластической деформации.

К недостаткам прибора следует отнести низкую точность (погрешность составляет 15...20%) и то обстоятельство, что с его помощью можно оценить прочность бетона только в поверхностном слое (до 10 мм), в котором иногда бетон подвержен карбонизации. Не учитывается возможная адгезия растворной части от зёрен крупного заполнителя. Метод практически не чувствителен к изменению прочности крупного заполнителя и его зерновому составу. Точность измерения можно несколько повысить, если для каждого конкретного состава бетона строить свои графики.
